在供水SCADA系统中对于远程测控终端的通信我公司过去是通过无线数传电台实现，由于受外界干扰太大，温度过高易造成频偏，导致数据经常接收不到，随着供水管网的远程检测监控技术的不断发展进步，现在流行的CDMA或GPRS无线通信无论在稳定性还是在准确性方面都胜一筹，并且在速度上有质的提高。鉴于此，在SCADA系统中对于远程测控终端的通信，在硬件上我们决定采用CDMA无线通信设备传输数据以替代过去的无线数传电台。

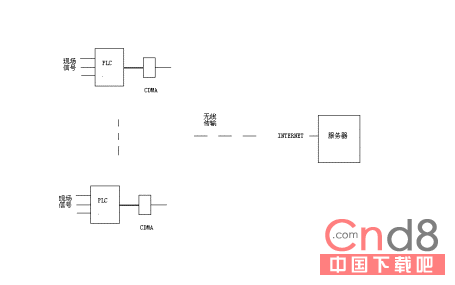

　　 具体结构见下图：

　　 我公司的SCADA系统在采集端用的是SIMENS S7-200　 PLC ，传输数据采用自由口通讯，这样可以连接带RS232串口的CDMA 设备（爱赛德A60I），该设备采用透传模式，内嵌TCP/IP协议栈，在透传模式下串口输入的数据通过CDMA网络和INTERNET网络透传到服务器，这样在CDMA的设备内设置好服务器的公网IP地址和端口号，远程数据就可以通过无线网络和互联网将数据传到SCADA系统的主服务器上，SCADA系统上位机组态软件用的是INTOUCH 7.0。

　　 由于上位机组态软件INTOUCH 7.0不支持与下位机直接通信，因此须编写应用程序来连接上、下位机。

　　VB是开发 Windows应用程序的一种面向对象程序设计语言，它支持 Windows环境下的 DDE通信机制，并提供了DDE的编程接口。DDE（动态数据交换(Dynamic Data Exchange)）．是在Windows操作系统中不同程序之间进行数据交换的一种标准。这项标准可以让你的程序自动接收别的应用程序传过来的数据，传送端的数据有任何变化，接收端都可以自动更新。同样．你的应用程序也可以传送数据给别的应用程序。INTOUCH支持采用DDE的数据交换方式来发送和获得数据。
